SOM® — Son of MOM®, kompaktni mikroskop s robotičkim pozicioniranjem

SOM® — Son of MOM®, jednostavni pomični mikroskop

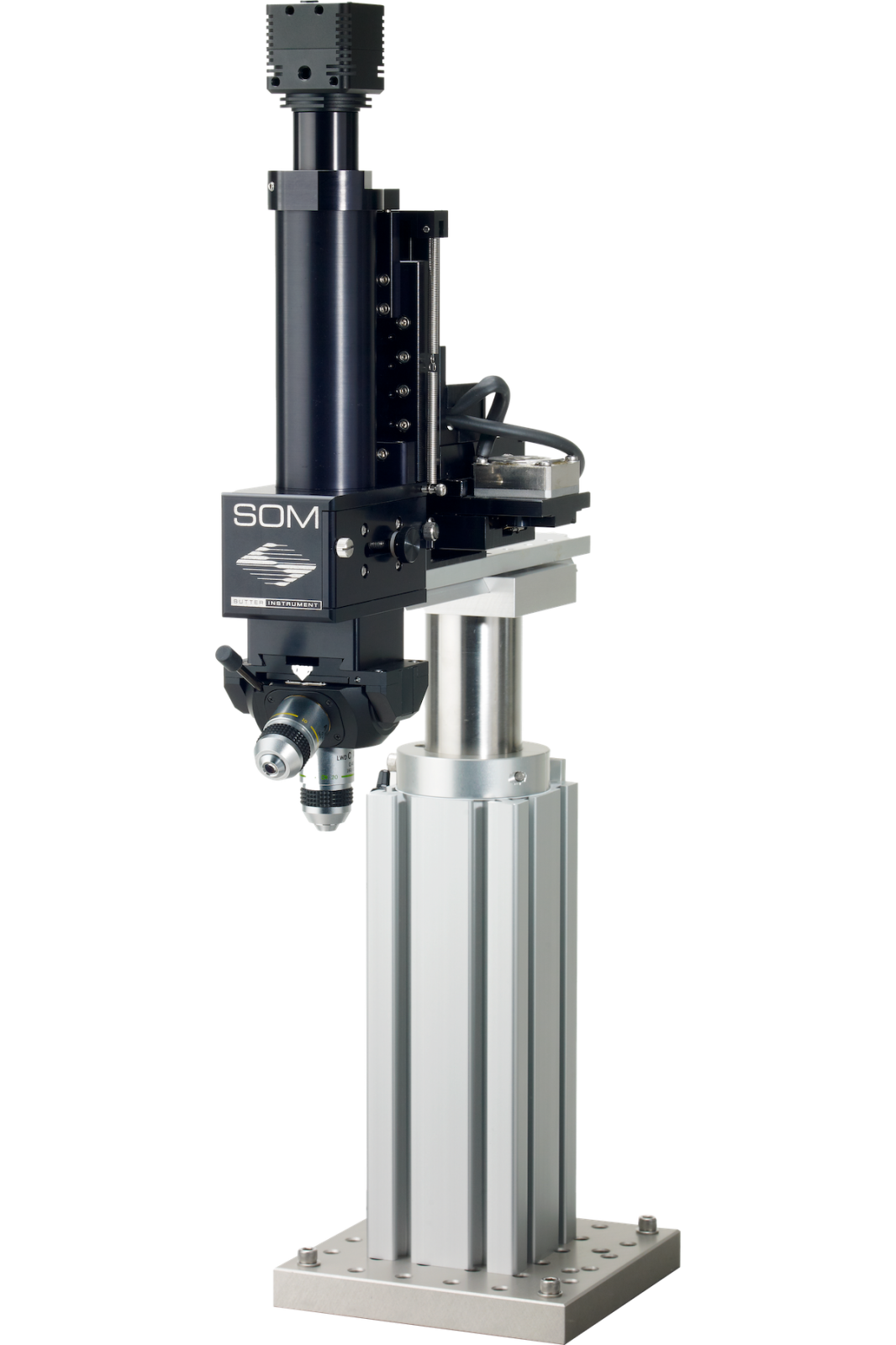

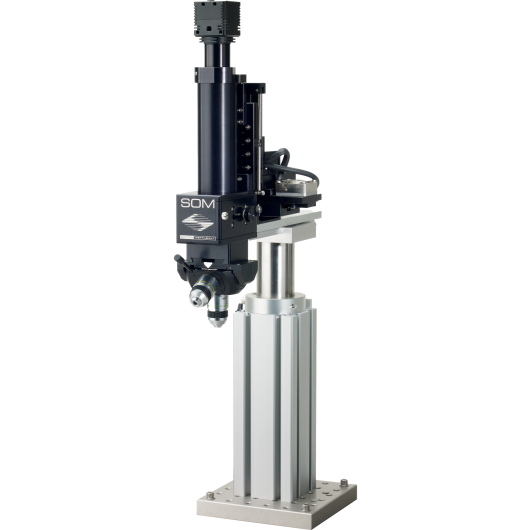

Sutterov SOM® (Son of MOM®) je kompaktni, robotički pozicionirani mikroskop koji prilagođava koncept pomičnog objektiva MOM®-a potrebama elektrode za jednu jedinicu i patch-clamp elektrofiziologiji. Umjesto pomicanja stola ili uzorka, cijelo tijelo mikroskopa nosi motorizirani mikromanipulator MP-285 ili MPC-385. Pokreti X, Y i Z manipulatora pozicioniraju objektiv iznad uzorka i fokusiraju ga — eliminirajući velike translatore, pomične stolove i mehanički šum koji oni prenose na elektrode za snimanje.

Robotičko pozicioniranje

Budući da SOM vozi na istoj manipulatorskoj platformi kao Sutterovi pozicioneri elektroda za snimanje, besplatni softver Multi-Link™ može istovremeno koordinirati položaje mikroskopa i svih mikromanipulatora. U sesiji snimanja na presjecima, jednom kada pronađete ciljni neuron, Multi-Link automatski dovodi pipete za snimanje i stimulaciju izravno u isto vidno polje — bez ponovnog traženja. Ako trebate stimulirati područje izvan trenutnog polja, softver zaključava položaj pipete za snimanje, pomiče objektiv i stimulacijsku pipetu/e na novo mjesto, a zatim omogućuje povratak.

Snimanje i osvjetljenje

SOM koristi prolazno IR LED osvjetljenje u kombinaciji s IR-kompatibilnom CCD kamerom — dovoljno za veliku većinu in vitro elektrofizioloških zadataka. Ugrađena 2-pozicijska filtar kocka prima filtar setove za identifikaciju fluorescentno obilježenih stanica ili fotostimulaciju. Opcionalni OCC kondenzor koji se pomiče s mikroskopom po osima X i Y, održava dosljedno osvjetljenje za repozicioniranja. Pobuda fluorescencije porta ima navoj C-mount i standardne montažne rupe za kavezne komponente, omogućujući spajanje prilagođenih izvora svjetla na pobudu put.

Primjene

• Kombinirana elektrofiziologija in vivo / in vitro — robotički pomični mikroskop eliminira fizički otisak velikih stolova ispod objektiva, čineći pristup in vivo životinjama s fiksiranom glavom na istom rigu korištenom za rezove mozga jednostavnim. Fizička rekonfiguracija riga između modaliteta nije potrebna.
• Snimanja cijele stanice patch-clampom — kretanje je glatko, bez drifta i reproducibilno na 0,0625 µm/korak, odgovarajući kvaliteti preciznog mikromanipulatora. Mehanička sprega između mikroskopa i elektrode za snimanje je eliminirana jer ih oboje pogone neovisni motori na istoj krutoj bazi.
• Prostorno ograničeni laboratoriji — uklanjanjem translatora i stolova ispod objektiva znatno se smanjuje ukupni otisak riga, čineći SOM preferiranom mikroskopskom platformom kada je važan svaki centimetar optičkog stola.
