NAN™ — Uspravni mikroskop otvorene platforme za elektrofiziologiju

NAN™ — Uspravni mikroskop otvorene platforme

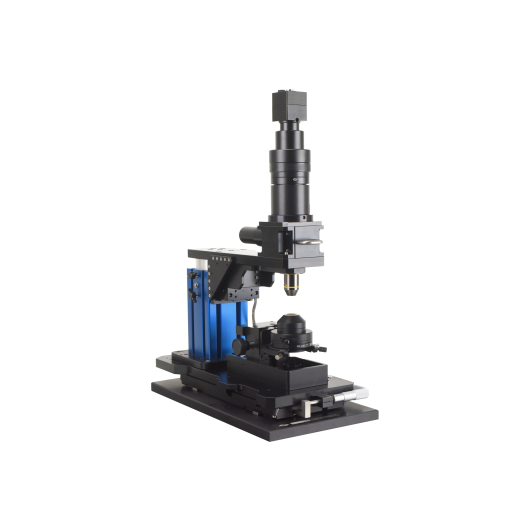

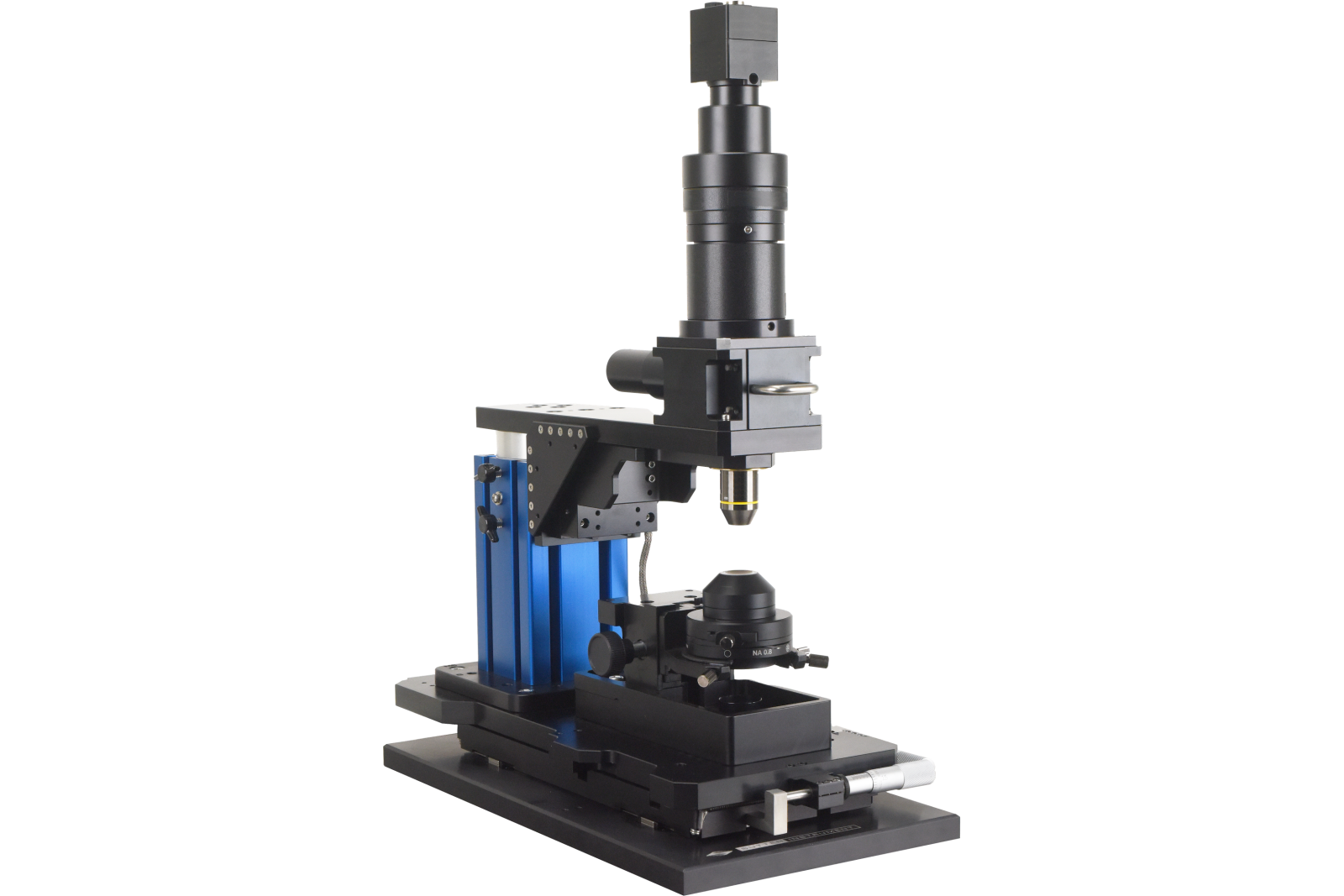

Sutterov NAN™ je mikroskop s fokusirajućim revolverom dizajniran posebno za elektrofiziologiju. Umjesto konvencionalnog okvira mikroskopa, cijeli optički put izgrađen je oko Sutterovih visoko stabilnih, visinski podesivim postolja gantry MT-70. Ovaj projektni odabir čini NAN potpuno rekonfigurabilnim: razmak postolja, visina i nagib mogu se neovisno podešavati, podržavajući daleko širi raspon eksperimentalnih konfiguracija nego što to dopušta ikoji uspravni mikroskop s fiksnim okvirom.

Podešavanje visine i motorizirano fokusiranje

Tijelo NAN-a ručno je visinski podesivo u rasponu od 75 mm, omogućujući grubo repozicioniranje između in vitro rada na presjecima i in vivo eksperimenata u nekoliko trenutaka — bez premještanja preparata ili mikromanipulatora. Fino fokusiranje je motorizirano unutar samog revolveraom, pružajući 25 mm hoda. Na raspolaganju su dvije opcije revolveraom: jednoobiektivna (Sutterove izrade, visina portalnog postolje 15,25 cm) i Olympusov 2-pozicijski zakretni revolver (visina portalnog postolje 22,86 cm).

Prolazno svjetlo i epifluorescencija

Prolazno svjetlo osigurava jedna bijela LED ili dvojna bijela + IR LED, obje pogonjene TLED kontrolerom koji prihvaća digitalno okidanje — eliminirajući mehaničke zaslone i omogućujući fotostimulaciju kroz prolazni kanal. Olympusov OCC kondenzor i IR-DIC komponente podržani su za kontrastno snimanje. Cijeli sklop prolaznog svjetla (LED, fokusiranje kondenzora, kondenzorska optika) ukloniv je kao jedna jednica kada nije potreban. Epifluorescencija na razini revolveraom dostupna je kroz jednu filtar kocku ili puni Olympusov epi-iluminator. Za više kanala, FLED-DC (2-kanalni LED) ili Lambda 721 (do 7 kanala) izvori svjetla integriraju se izravno.

XY konfiguracij gibanja

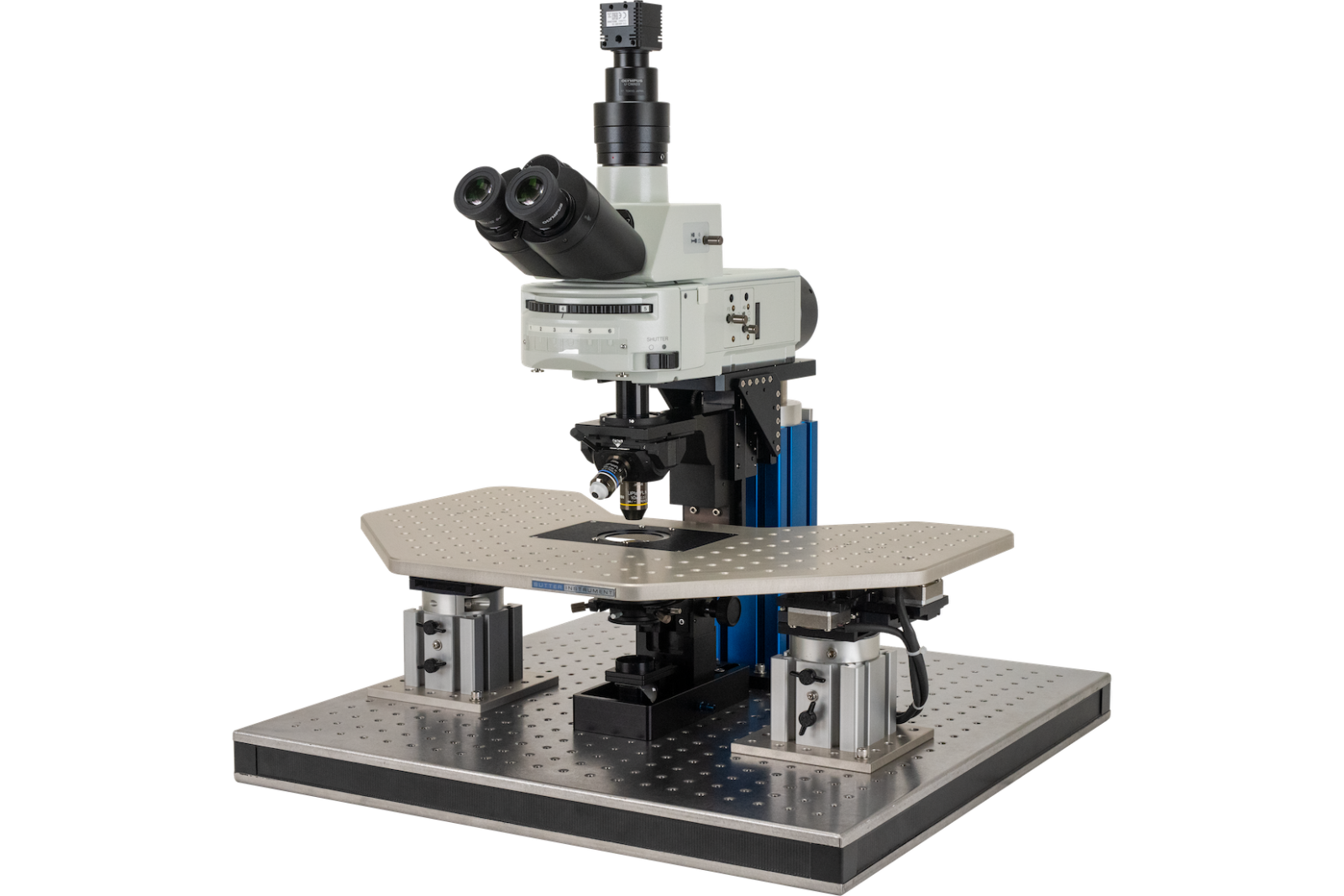

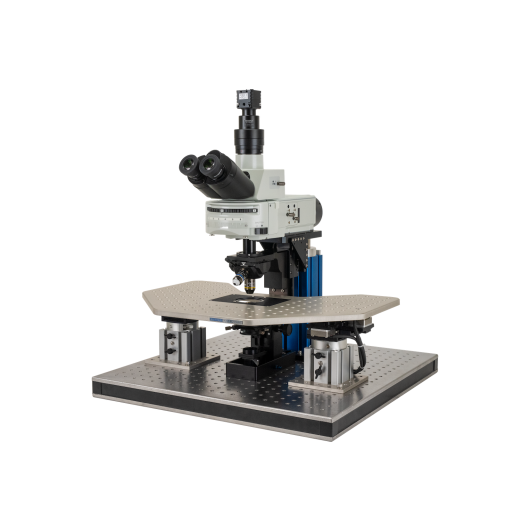

NAN podržava tri opće strategije gibanja: (1) ručni ili motorizirani translator s mikromanipulatorima na pojedinačnim portalnim postoljima; (2) ručni ili motorizirani translator s mikromanipulatorima na velikom platformskom stolu; ili (3) motorizirani XY platformski stol s NAN-om fiksiranim za radnu površinu. Dostupne su sve kombinacije ručnog i motoriziranog gibanja, uključujući kompatibilnost s MPC-200 kontrolerom za integraciju softvera Multi-Link™.

Primjene

• Patch-clamp elektrofiziologija na presjecima — portalni dizajn osigurava krutu, vibracijama slobodnu podršku objektiva, ostavljajući cijeli prostor ispod revolveraom otvorenim za mikromanipulatore, perfuzijske sustave i snimačke komore. OCC ili IR-DIC kontrast čini rutinskim patchanje neurona u debelim, živim presjecima.
• In vivo elektrofiziologija — 75 mm ručno podešavanje visine podiže mikroskop iznad stereotaksičnog okvira ili uređaja za fiksiranje glave u nekoliko sekundi. Odsutnost konvencionalnog tijela okvira eliminira prostorne sukobe koji istraživače često prisiljavaju na izbor između dobre optike i pristupa mikromanipulatorima.
• Fleksibilni multi-modalitetni rigovi — MT-70 portalni sustav prihvaća Sutterove mikromanipulatore, motorizirane stolove i module za epifluorescenciju. U kombinaciji s FLED-DC ili Lambda 721 izvorom svjetla, NAN se može konfigurirati kao kombinirani patch-clamp i fluorescencijsko snimački rig u jednom otisku.
