BOB™ — Uspravni mikroskop otvorene platforme

BOB™ — Uspravni mikroskop otvorene platforme

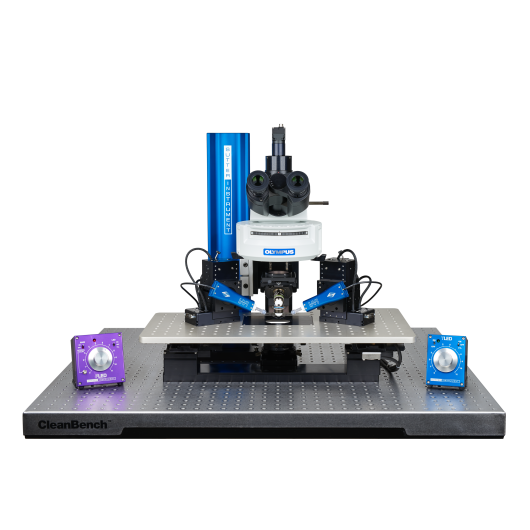

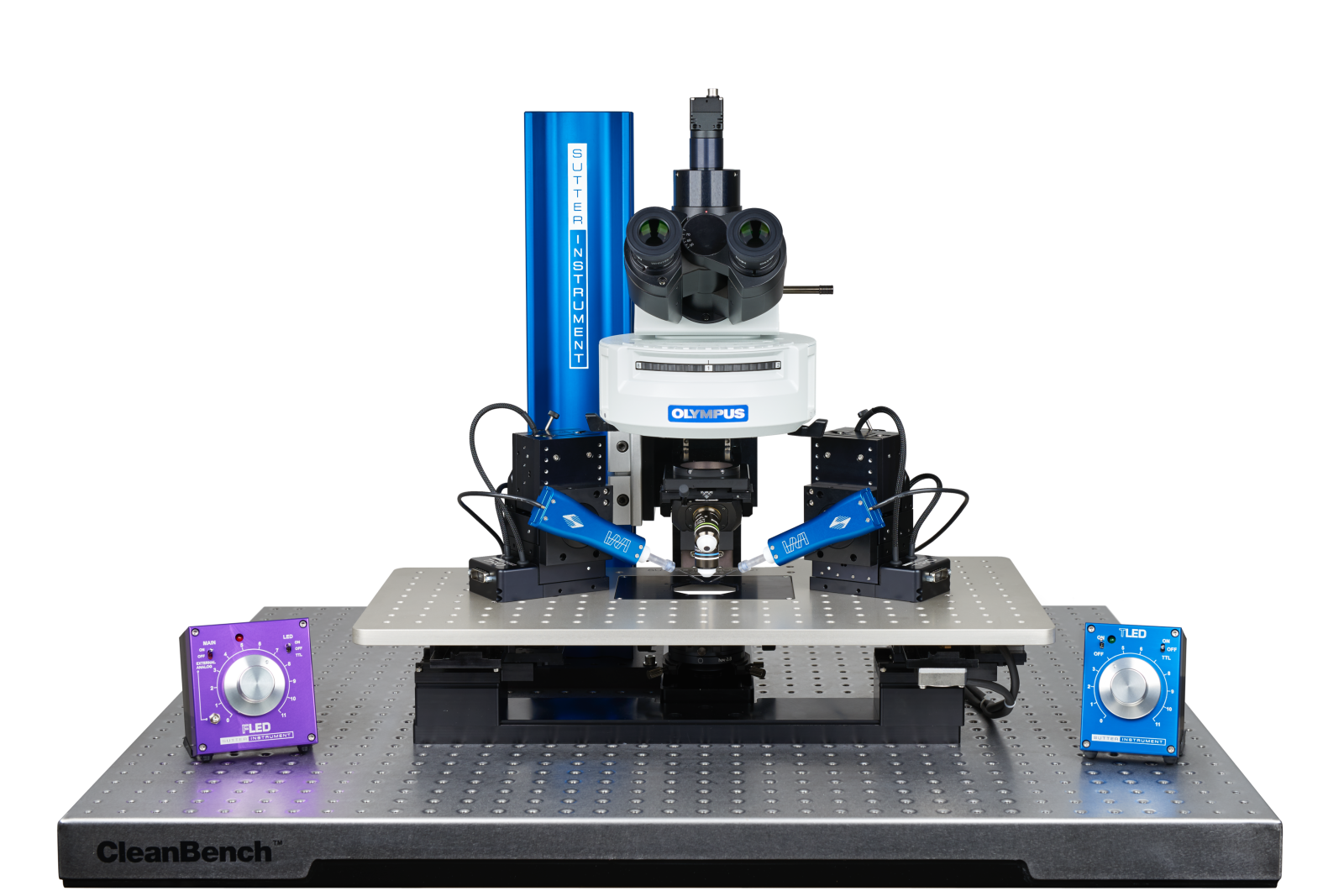

Sutterov BOB™ je uspravna mikroskopska platforma otvorene arhitekture koja počiva na jednostavnoj spoznaji: jedine zaista neophodne komponente mikroskopa su objektiv i tubusna leća. Eliminacijom konvencionalnog okvira mikroskopa i montažom optičkog puta na plavu optičku pružnicu, BOB omogućuje podešavanje visine — nezamislivo kod fiksnih okvira — kao brzu, alat-slobodnu operaciju. Ujutro rad na rezovima mozga, poslijepodne in vivo eksperimenti — bez rastavljanja opreme.

Dizajn montiran na pružnicu s podešavanjem visine

BOB se sklapa kao jedna kompaktna jedinica pričvršćena na plavu pružnicu jednim krutim, stabilnim spojem. Motorizirano fokusiranje integrirano je između fokusnog krakaa i pružnice, električki pogonjeno bez mehaničkog zazora koji karakterizira zupčaste sustave. Podizanje cijelog tijela mikroskopa za in vivo rad traje samo minutu i ne zahtijeva nikakve alate.

Osvjetljenje i kontrast

Epifluorescencija je ugrađena u osnovni BOB kroz Olympusov vertikalni iluminator. Kontrast prolaznog svjetla osigurava Sutterov TLED LED izvor i kontroler s Olympusovim OCC (Oblique Coherent Contrast) kondenzororm — ili DIC optika za kontrast višeg razlučivanja. TLED kontroler prihvaća digitalno okidanje, eliminirajući mehaničke zaslone i dodajući mogućnost fotostimulacije kroz prolazni put. Kada prolazno svjetlo nije potrebno, LED, mehanizam fokusiranja kondenzora i OCC kondenzor uklanjaju se kao jedan sklop, dopuštajući tijelu mikroskopa da sjedi znatno niže nego na konvencionalnom okviru.

Integracija softvera Multi-Link

Konfiguriran s motoriziranim XY stolom ili translatorom s MPC-200 kontrolerom, BOB se integrira sa Sutterovim besplatnim softverom Multi-Link™. Tijekom snimanja cijele stanice na presjecima, Multi-Link koordinira položaje objektiva i svih mikromanipulatora: nakon pronalaska ciljnog neurona, automatski dovodi pipete za snimanje i stimulaciju u isto vidno polje. Premještanje na novo mjesto stimulacije može se obaviti uz zaključan položaj pipete za snimanje.

Primjene

• Elektrofiziologija na presjecima — kruta montaža na pružnicu pruža mehaničku stabilnost usporedivu s uspravnim mikroskopima s fiksnim okvirom. Podešavanje visine omogućuje optimalno pozicioniranje kondenzora za svaku dubinu preparata. OCC ili DIC kontrast olakšava pronalaženje neurona u debelim, živim presjecima.
• Širokopojasno funkcionalno snimanje — Olympusov epi-iluminator prima standardne filtar kocke; TLED kontroler omogućuje brzo, zaslonsko-slobodno prebacivanje između valnih duljina pobude za višekanalno snimanje kalcijskim ili naponskim indikatorima.
• Dvofotonsko snimanje mrežnice i fotostimulacija — otvoreni okvir prima vanjske module skeniranja i optiku za usmjeravanje zrake, omogućujući BOB-u da služi kao temelj za ciljane fotostimulacijske eksperimente ili rigove za dvofotonsko snimanje mrežnice.
