Rezonantni modul skeniranja — brzi rezonantno-galvanski skener za višefotonsku mikroskopiju

Rezonantni modul skeniranja (RESSCAN)

Sutterov rezonantni modul skeniranja (RESSCAN) je višenamjenski rezonantno-galvanski modul skeniranja za dvo- i višefotonske mikroskope. Koristeći industrijski standardni Cambridge Technologies CRS 8 kHz rezonantni skener za brzo X-osno skeniranje i Cambridge 6215 5 mm galvanski za Y-os, RESSCAN omogućuje dvosmjerno snimanje cijelog kadra do 30 slika u sekundi — dovoljno brzo za snimanje jednopokusnih kalcijevih transijenata, naponskih signala i brzih bihevioralnih korelata u neuronalnim populacijama in vivo.

Hardverski dizajn

Modul skeniranja je kompaktan (13 × 10 × 5 cm, 1 kg) i dizajniran da bude što tiši — generira zanemariv akustički šum tijekom rada. Vanjski kontroler smješta pogonsku elektroniku rezonantnog skenera, galvanske pojačale i sve napajanje u zasebnom kućištu (41 × 28 × 9 cm). Za razliku od vlasničkih rezonantnih sustava koji vežu korisnike za specifičan softver i hardver za akviziciju podataka, RESSCAN izlaže standardne analogne i digitalne I/O linije kompatibilne s bilo kojim softverom za skeniranje koji podržava rezonantno-galvanski rad, uključujući ScanImage, MScan i HelioScan.

Dostupne verzije

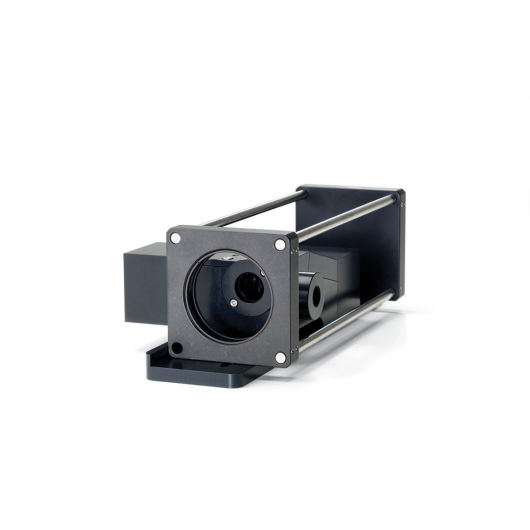

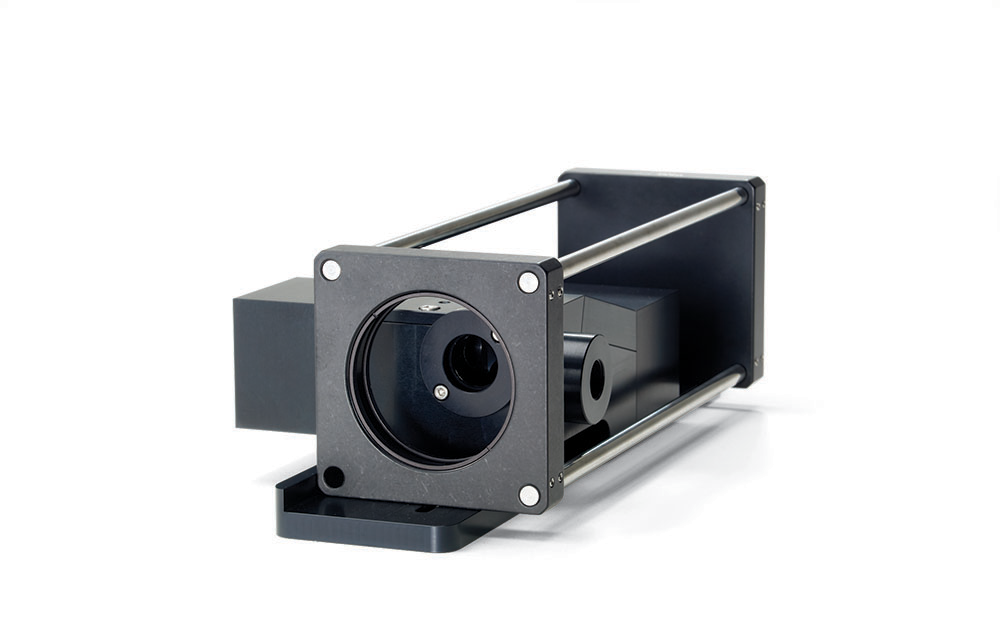

Trenutno su dostupne dvije verzije. RESSCAN-MOM izravno se uklapa u standardni port skenera okvira MOM® i može se kupiti kao dio novog MOM sustava ili ugraditi u postojeći uz minimalne hardverske promjene. RESSCAN-GEN je generička verzija s kompaktnim relej sustavom (15 × 15 × 5 cm relej modul) koji se integrira u širok raspon uspravnih i invertiranih okvira mikroskopa za skeniranje, uključujući Sutter DF-SCOPE i BOB.

Primjene

• Brzo snimanje kalcija in vivo — pri 30 slika u sekundi, individualni kalcijevi transjenti potaknuti akcijskim potencijalima u neuronima koji eksprimiraju GCaMP mogu se razriješiti sliku po sliku. Rezonantno-galvanska arhitektura pruža vrijeme zadržavanja piksela i SNR potrebne za eksperimente s rijetkim označavanjem, gdje je stanična rezolucija uz brzinu esencijalna.
• Snimanje napona — dok RESSCAN radi do 30 punih kadrova fps, modovi skeniranja linije i smanjenog ROI u ScanImage i MScan postižu submilisekundnu vremensku rezoluciju, priblažavajući se zahtjevima brzih genetički kodiranih naponskih indikatora (GEVI).
• Nadogradnja postojećih MOM ili samo galvanskih rigova za skeniranje — RESSCAN-MOM može se ugraditi u bilo koji postojeći MOM okvir koji trenutno koristi 3 mm ili 6 mm galvanske skenere, dodajući sposobnost brzog rezonantnog skeniranja bez zamjene tijela mikroskopa ili bilo koje fiksne optike.
