DF-SCOPE™ — Višefotonski paket za snimanje za mikroskop Olympus BX51WI

DF-SCOPE™ — Višefotonski paket za snimanje

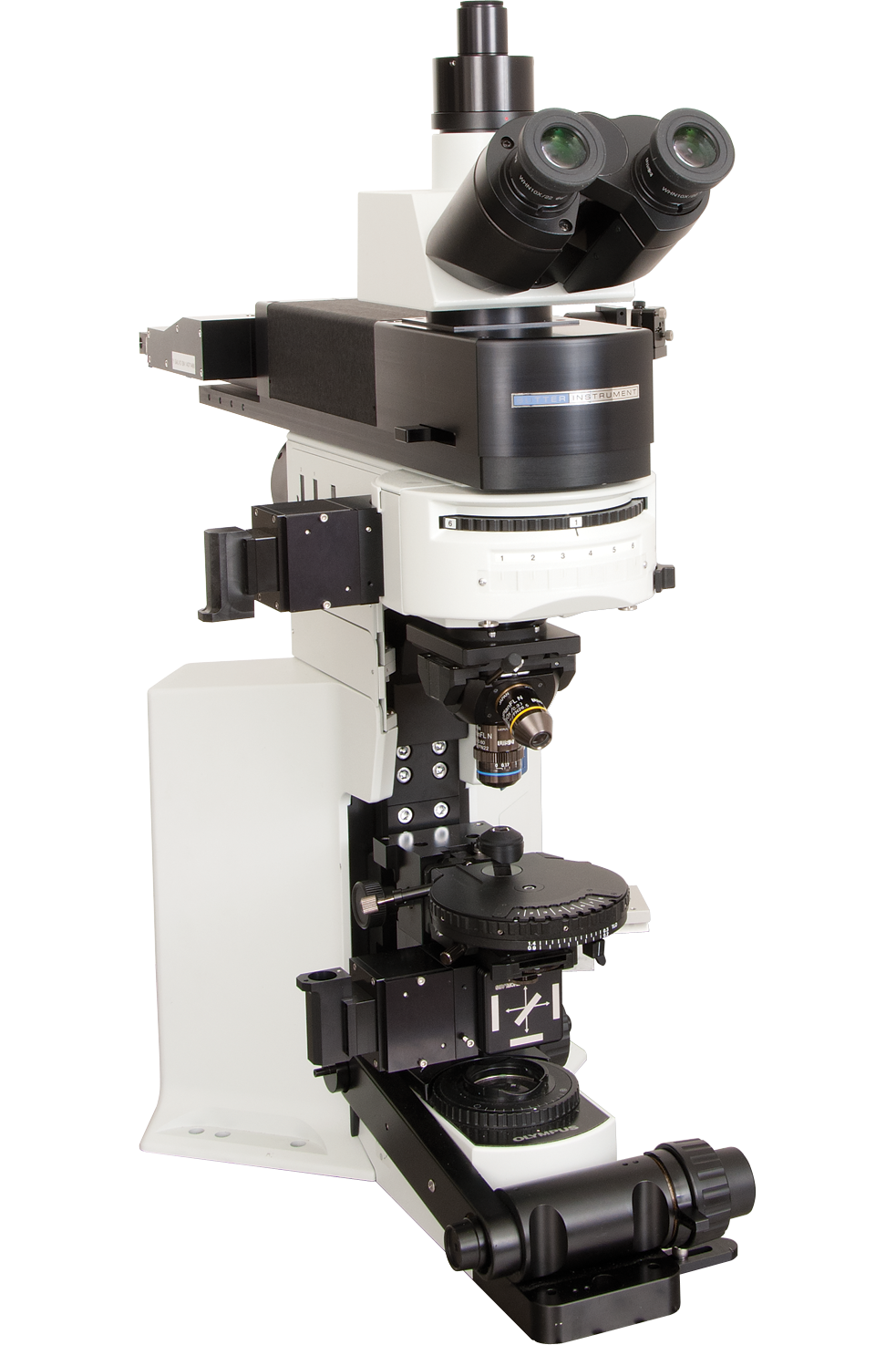

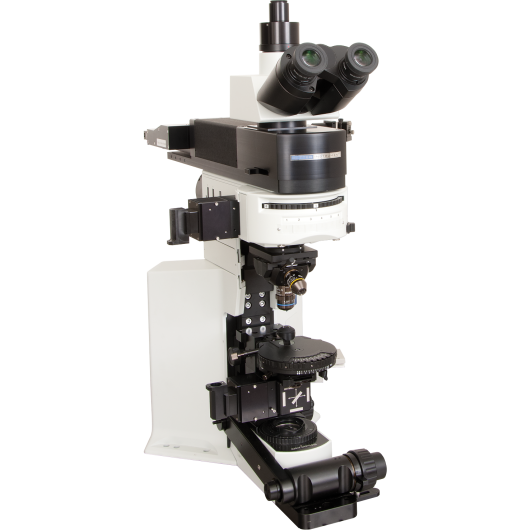

Sutterov DF-SCOPE™ je od kupaca inspiriran višefotonski paket za snimanje za Olympus BX51WI — najšire korišten okvir uspravnog mikroskopa u elektrofiziologiji. Mnogi laboratoriji već koriste BX51WI za snimanje prolaznim svjetlom i epifluorescenciju. DF-SCOPE dodaje dvofotonsku (i višeg reda) sposobnost snimanja kroz prilagođeni nosač skenera dizajniran posebno za BX51WI, koristeći iste optičke i elektroničke podskloplove kao Sutterov MOM® sustav. Standardne funkcije mikroskopa u potpunosti se zadržavaju nakon instalacije.

Optički dizajn izveden iz MOM-a

Put skeniranja DF-SCOPE koristi Sutterove dizajnirane skenirne i tubusne leće i 2-pozicijski držač ogledala koji omogućuje trenutno prebacivanje između dvofotonskog načina skeniranja i konvencionalne širokopojasne epifluorescencije bez ponovnog poravnanja optike. Sučelje modula skeniranja kompatibilno je i s Sutterovim tihim rezonantnim modulom i s galvanskim skenerima, uključujući RESSCAN-MOM. Breadboard format u putu skeniranja pruža pozicije montiranja za dodatne laserske linije za fotostimulaciju i Pockelsove elemente.

Dvostruki putovi detektora

Ključna značajka DF-SCOPE-a su njegovi dvostruki put detekcije: jedan detektor iznad uzorka (epi-detekcija) i jedan ispod (sub-stol / prolazna detekcija). U tankim uzorcima, kao što su akutni rezovi mozga, donji detektori prikupljaju fotone koji se raspršuju kroz kondenzor, znatno poboljšavajući omjer signal-šum u usporedbi s detekcijom samo epi-putem. Sklop detektora sub-stola dizajniran je za rad s nizom Olympusovih kondenzora. Oba puta koriste Hamamatsu PMT-ove s Sutterovim PS-2 ili PS-2/LV dvokanalskim napajanjima.

Kompatibilnost softvera

DF-SCOPE je u potpunosti kompatibilan sa Sutterovim MCS softverom za snimanje (uključujući MScan s podrškom za rezonantno skeniranje), kao i sa širokorasprostranjenims softverom za višefotonski mikroskopiju ScanImage 5.0, Helioscan i MPScope. Kompatibilan je i sa Sutterovom velikom pomičnom platformom MPC-78 i motoriziranim pogonom fokusiranja za navigaciju uzorka.

Primjene

• Dvofotonsko snimanje na postojećem BX51WI rigu — laboratoriji koji već rade elektrofiziologiju na presjecima na BX51WI mogu dodati višefotonsko snimanje bez kupnje drugog okvira mikroskopa. Patchanje i dvofotonsko snimanje mogu se obavljati istovremeno ili uzastopno na istom preparatu.
• Snimanje kalcija i napona na presjecima — sklop detektora sub-stola maksimizira prikupljanje signala iz tkiva rezova mozga koji raspršuju, čineći DF-SCOPE posebno učinkovitim za populacijsko snimanje kalcija s genetički kodiranim indikatorima (GCaMP, RCaMP) i za snimanje naponskim indikatorima gdje je SNR kritičan.
• Fotostimulacija kombinirana s patch-clampom — put skeniranja formata breadboard pruža pozicije za dodatne laserske linije i Pockelsove elemente, tako da se ciljana jedno- ili višefotonska fotostimulacija može dodati bez ometanja ostatka riga.
