Sutter Instrument
QUAD® — 4-osni motorizirani mikromanipulator
Šifra QUAD

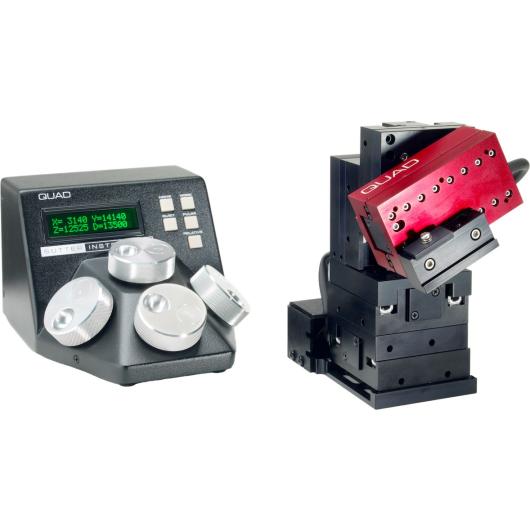

QUAD® tvrtke Sutter Instrument je 4-osni motorizirani mikromanipulator sa četiri neovisne osi: 25 mm putovanja u X, Y i Z, plus prava 30 mm dijagonalna os za koaksijalni pokret pipete. Kompaktan ROE kontroler bez ventilatora, sub-mikronska rezolucija 100 nm, USB sučelje i intuitivno upravljanje gumbima.
Saznajte više
Pogledajte ostale proizvode u aplikacijama
Značajke
QUAD® — 4-osni motorizirani mikromanipulator

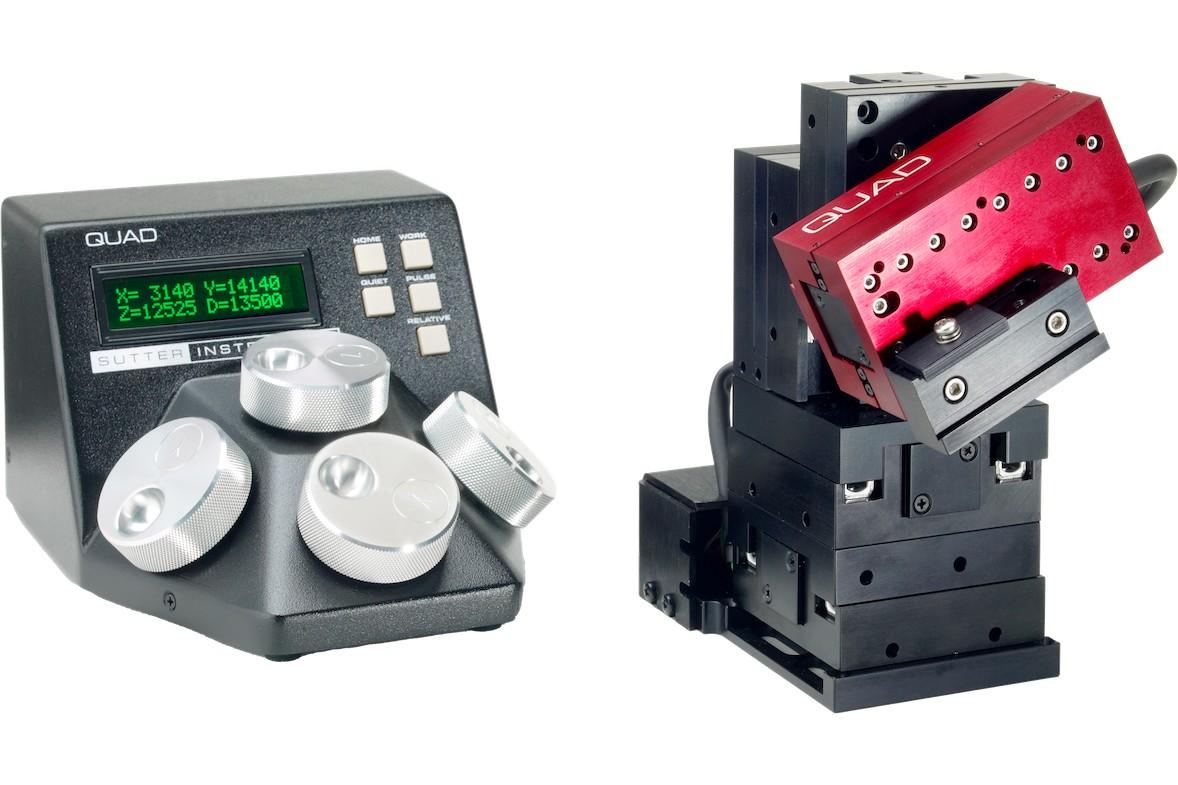

QUAD® tvrtke Sutter Instrument je najnovija generacija motoriziranih mikromanipulatora sa četiri potpuno neovisne osi i intuitivnom ROE (Rotary Optical Encoder) upravom. Tri osi omogućuju standardnu ortogonalnu kretnju X, Y, Z; prava četvrta dijagonalna os pomjera elektrodu koaksijalno pod točnim kutom pristupa koji zahtijeva korisnik — idealno za in vivo elektrofiziologiju.
Ključne Značajke
- Četiri neovisne osi: 25 mm putovanja na X, Y i Z; 30 mm putovanja na dijagonalnoj koaksijalnoj osi
- Sub-mikronska rezolucija: 100 nm korak za ultraprecizno pozicioniranje
- Prava dijagonalna os: osigurava pravo koaksijalno kretenje pipete na kut pristupa definiran od strane korisnika
- Kompaktan, bez ventilatorski kontroler: minimalan radni prostor korištenjem visokofrekventne tehnologije prebacivanja struje
- Intuitivna ROE upravljanja: jedan ROE gumb po osi; pozicija prikazana digitalno u relativnim ili apsolutnim koordinatama
- Tihi način: eliminira elektricni šum tijekom snimanja; zakljucava ROE gumbe da se spriječi slucajno kretanje; LED postaje crven da bi naznacio neaktivno stanje
- Pet funkcijskih gumbi: WORK, HOME, QUIET, PULSE i RELATIVE za potpunu kontrolu radnog toka
- WORK memorija pozicije: pritisnite i zadrzite za spasavanje; pritisnite ponovo za trenutni povratak — idealno za brzu zamjenu pipete
- HOME funkcija: vraca manipulator u bilo koju korisnikovu definiranu pocetnu lokaciju
- PULSE način: brzi impulsi malog kretanja da bi se olaksalo prodiranje ostre elektrode u stanicu
- USB sučelje: potpuna mogućnost računalne kontrole za automatizirane i robotske radne tokove
- Logaritamsko ubrzanje: glatko povecanje brzine proporcionalno brzini rotacije ROE gumba — nema potrebe za ručnim prebacivanjem brzine
- Dvostruko napajanje: 115/230 V, 50/60 Hz; CE certificirano
Primjene
- In vivo elektrofizioloski snimak (osa elektroda, ekstracelularni)
- Patch clamp pokusi (cijela stanica, prilobojene stanici)
- Snimanja s više elektroda koja zahtijevaju koaksijalni pristup pipete
- Bilo koja primjena koja zahtijeva automatizirano ili računalno upravljano mikromanipulaciju
Tehnički podaci
- Osi: 4 neovisne (X, Y, Z + dijagonalna koaksijalna)
- Putovanje (X, Y, Z): 25 mm po osi
- Putovanje (dijagonalna, 4. os): 30 mm
- Rezolucija: 100 nm (sub-mikronska)
- Dimenzije kontrolera: 14 cm × 19 cm × 10,2 cm
- Težina: 1,0 kg
- Električno napajanje: 115/230 V, 50/60 Hz
- Sučelje: USB (kontrola komputerom)
- Sertifikat: CE
Komponente
Standardne komponente sustava
- QUAD-L QUAD® 4-osni mikromanipulator — konfiguracija lijeve ruke (uključuje manipulator, ROE kontroler, držač štapa, montažnu tvrda, kable, napajanje, uputa)
- QUAD-R QUAD® 4-osni mikromanipulator — konfiguracija desne ruke (uključuje manipulator, ROE kontroler, držač štapa, montažnu opremu, kable, napajanje, uputa)
Modeli
| Naziv proizvoda | |
|---|---|
| QUAD-L QUAD® 4-osni motorizirani mikromanipulator — konfiguracija lijeve ruke | |
| QUAD-R QUAD® 4-osni motorizirani mikromanipulator — konfiguracija desne ruke |
