dPatch® Niskošumni ultrabrzi digitalni patch clamp pojačalo sustav
Šifra DPATCH / DPATCH-2
dPatch® je vodeći digitalni patch clamp pojačalo sustav tvrtke Sutter Instrument s ultra-niskim šumom, ultra-visokim propusnim pojasem i potpuno integriranim jednom ili dvije glave patch clampom s ugrađenom akvizicijom podataka. Uključen je SutterPatch® softver za Windows i macOS.
Saznajte više
Pogledajte ostale proizvode u aplikacijama
Značajke
dPatch® — Nova generacija digitalnog patch clampa
Sustav dPatch® digitalni patch clamp pojačalo tvrtke Sutter Instrument predstavlja potpuno novo promišljanje dizajna elektrofiziološkog pojačala. Izgrađen korištenjem najsuvremenije digitalne arhitekture — uključujući programabilna polja logičkih vrata (FPGA) i Arm Core procesore — dPatch pruža neviđene performanse buke i širinu pojasa signala za jednokanalne i cijelostanične patch clamp snimke.
Ključne značajke
- Potpuno integrirano jednoglavo ili dvoglavo patch clamp pojačalo i sustav za prikupljanje podataka — brzo i jednostavno postavljanje
- 5 MHz kontinuirana brzina uzorkovanja po glavi; do 22-bitna rezolucija
- Ultra-visoka širina pojasa omogućuje karakterizaciju najbržih bioloških signala
- Optimizirano za niskošumne jednokanalne i cijelostanične snimke u preparatima bez stanica, tkivnim rezovima, adherentnim ili disociranim stanicama
- Voltage clamp i FastFollower™ pravi visokobrzinski current clamp načini rada
- Tri raspona povratne sprege glave za optimalne jednokanalne i cijelostanične snimke
- Potpuna računalna kontrola — automatska kompenzacija kapaciteta elektrode i cijele stanice
- Sveobuhvatni digitalni kompenzacijski sklopovi za najveću preciznost i vjernost signala
- 8 potpuno diferencijalnih analognih ulaznih kanala, 4 analogna izlazna kanala, 16 digitalnih izlaza (TTL)
- Jedna SuperSpeed USB 3.0 veza kontrolira pojačalo i prikupljanje podataka
- Dynamic clamp (patentiran) s brzinama ažuriranja do 500 kHz — nije potreban vanjski hardver
- Nije potrebno aktivno hlađenje — usporedive ili bolje performanse buke od hlađenih konkurenata
- Podržano više od 650 metapodatkovnih atributa za potpunu dokumentaciju eksperimenata
- Plug-and-play zamjena glave; druga glava može se dodati u bilo koje vrijeme
- Standardno dovetail pričvršćivanje — drop-in zamjena na postojećim stalcima s mikromanipulatorima
SutterPatch® softver
dPatch sustav dolazi u paketu s SutterPatch® — potpuno opremljenim softverom za prikupljanje, upravljanje i analizu elektrofizioloških podataka, izgrađenim na platformi Igor Pro (WaveMetrics). Automatski bilježi i pohranjuje sve postavke pojačala, informacije o stimulusima i parametre eksperimenta, sinkronizirane s neobrađenim tragovima podataka.
- Analiza u stvarnom vremenu: I-V krivulje i vremenski tijek automatski generirani
- Detekcija sinaptičkih događaja, analiza akcijskih potencijala, modul kamere
- Urednik valne forme za složene obrasce stimulusa i predloške
- 2D i inovativni 3D prikaz
- Više od 650 metapodatkovnih atributa; urednik otopina; navigator podataka
- Windows 10 ili noviji (64-bit) ili macOS 10.14 ili noviji
Primjene dPatch® sustava
- Dynamic clamp eksperimenti
- Jednokanalne snimke
- Slušna istraživanja i snimke ostalih brzo promjenjivih signala
- Snimke tkivnih rezova
- Eksperimenti s kultiviranim stanicama
- Studije staničnih linija iz adherentnih ili disociranih stanica
- Optogenetika
- Istraživanje nanopore i nanospalte
Tehnički podaci
- Brzina uzorkovanja: 5 MHz kontinuirana (po glavi)
- Rezolucija: do 22-bit
- Postavke izlaznog filtra: 13 (100 Hz – 1 MHz)
- Analogni ulazi: 8 potpuno diferencijalnih (±10 V; 200 kHz kontinuirana)
- Analogni izlazi: 4 (±10 V; 250 kHz kontinuirana)
- Digitalni izlazi: 16 (TTL; 250 kHz kontinuirana)
- Brzina ažuriranja dynamic clampa: do 500 kHz
- USB: SuperSpeed USB 3.0 (1 kabel za pojačalo + DAQ)
- Pričvršćivanje glave: standardni dovetail
- Dimenzije (dPatch): 48,2 cm × 28 cm × 9 cm
- Dimenzije (pretpojačalo): 19,5 cm × 9 cm × 3 cm
- Dimenzije (glava): 9,5 cm × 2,9 cm × 1,7 cm
- Težina (dPatch): 6,8 kg
- Električno: 110/240 V, 50/60 Hz
- Operacijski sustav: Windows 10 (64-bit) ili noviji; macOS 10.14 ili noviji
Komponente
Standardne komponente sustava
- DPATCH dPatch pojačalo sustav s jednom glavom i pretpojačalom, EH-P170 držačem pipete, modelom stanice, vijčanom stezaljkom za digitalne izlaze, opremom za ugradnju u rack, SutterPatch® softverom s Igor Pro® licencom

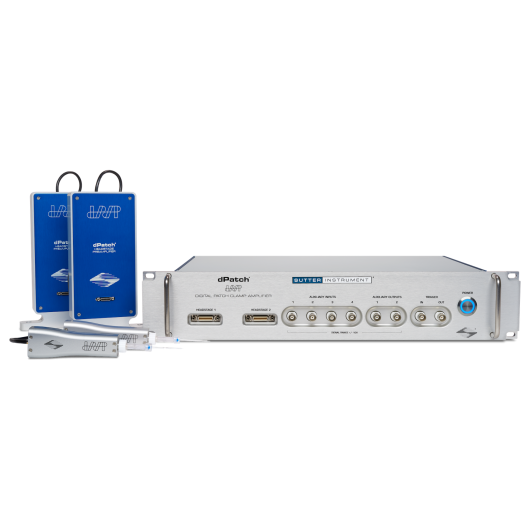

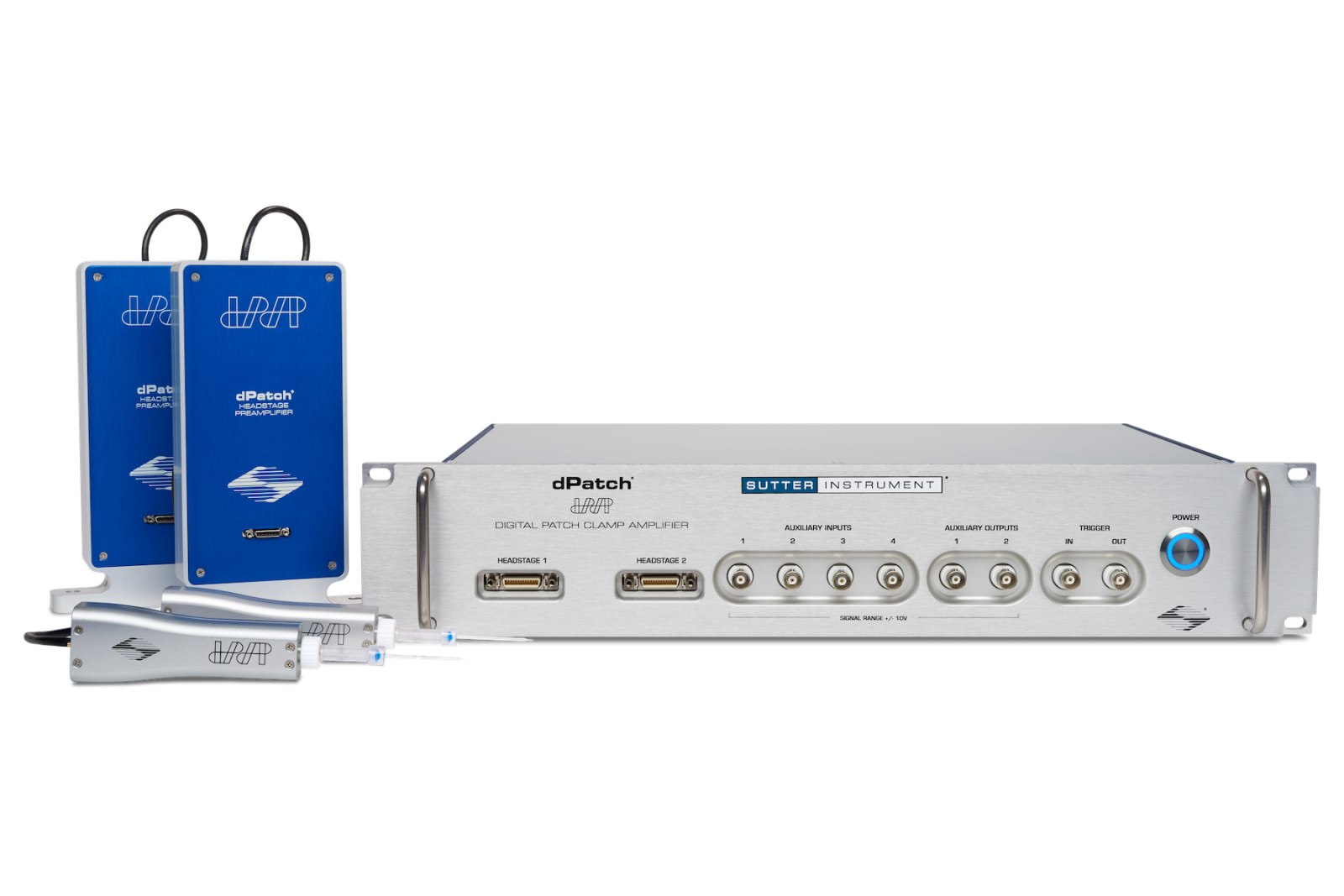

- DPATCH-2 dPatch pojačalo sustav s dvije glave i pretpojačalima, dvama EH-P170 držačima pipete, dvama modelima stanica, vijčanim stezaljkama za digitalne izlaze, opremom za ugradnju u rack, SutterPatch® softverom s Igor Pro® licencom
Publikacije
- Dolzer J (2021): Patch Clamp Technology in the Twenty-First Century. In: Dallas M., Bell D. (eds) Patch Clamp Electrophysiology. Methods in Molecular Biology, vol 2188. Humana, New York, NY. doi:10.1007/978-1-0716-0818-0_2
- Eksperimenti od interesa koji uključuju sustave pojačala Sutter Instrument i SutterPatch® softver. PDF popis publikacija
Modeli
| Naziv proizvoda | |
|---|---|
| DPATCH dPatch® Niskošumni ultrabrzi digitalni patch clamp pojačalo sustav (jedna glava) | |
| DPATCH-2 dPatch-2® Niskošumni ultrabrzi digitalni patch clamp pojačalo sustav (dvije glave) |
